室内消火栓设计及计算方式

点击数：4976次    发布时间：2016年2月19日

8.2.3.1 室内消火栓的保护半径计算

消火栓的保护半径是指以消火栓为中心，一定规格的消火栓、水龙带、水枪配套后，消火栓能充分发挥灭火作用的圆形区域的半径。可按下式计算：

R=0.8L+Sk cosa          （8-2）

式中   R——消火栓的保护半径，m；

       L——水龙带长度，m；

       Sk——充实水柱长度，m；

       a——水枪射流倾角，一般取45°~60°。

8.2.3.2室内消火栓布置间距

室内消火栓布置间距应由计算确定。

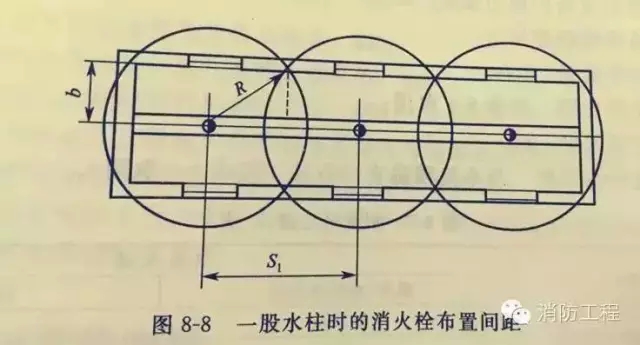

当要求有一股水柱到达室内任何部位，并且室内只有一排消火栓时，如图8-8所示，消火栓的间距按下式计算：

S₁=        （8-3）

式中   S₁—— 一股水柱时的消火栓间距，m；

       B —— 消火栓的最大保护宽度，m。

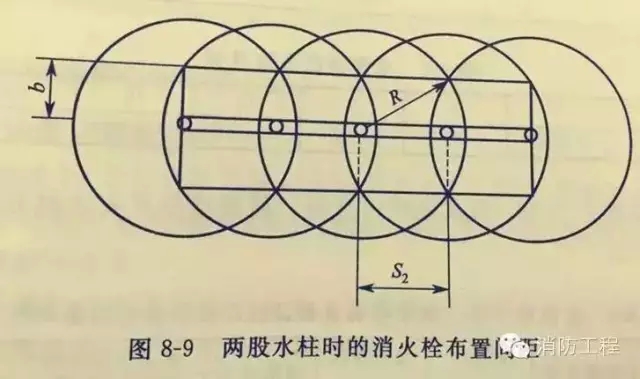

当要求有两股水柱同时到达室内任何部位时，并且室内只有一排消火栓，如图8-9所示，消火栓间距按下式计算：

S₂=           （8-4）

式中S₂——两股水柱时的消火栓间距，m。

当房间较宽，要求多股水柱到达室内任何部位，且需要布置多排消火栓时，消火栓间距按下式计算：

Sn=R=1.41R          （8-5）

式中Sn——多排消火栓一股水柱时的消火栓间距，m。

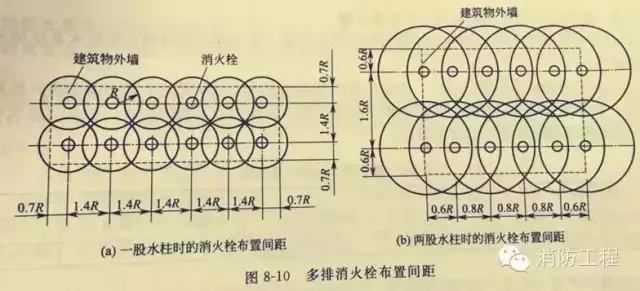

当要求有一股水柱或两股水柱到达室内任何部位，并且室内需要布置多排消火栓时，可以按照如图8-10所示进行布置。

8.2.3.3室内消火栓出口处所需水压

消火栓出口处所需水压下式计算：

Hxh=Hd+Hq=AzLdqxh²+qxh²/B           （8-6）

式中Hxh——消火栓出口处所需水压，kpa；

Hd——消防水龙带的压力损失，kpa；

Hq——水枪喷嘴所需压力；

Qxh——消防射流量，L/s；

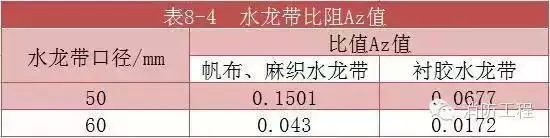

Az——水龙带比阻，按表8-4取用；

Ld——水龙带长度，m；

B——水流特性系数，与水枪喷嘴直径有关（按表8-5取用）

水枪出口处所需要的压力Hq与水枪喷口直径、射流量及充实水柱长度有关，为简化计算根据式（8-6）制成表8-6。

8.2.3.4  室内消火栓给水系统的水力计算步骤

消火栓给水系统水力计算包括了流量和压力的计算。低层建筑内消火栓给水系统的水力计算步骤如下。

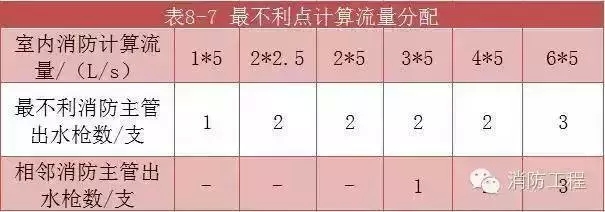

从室内消防给水管道系统图上，确定出最不利点消火栓。当要求两个或有多个消火栓同时使用时，在单层建筑中以最高、最远的两个或多个消火栓作为最不利供水点。在多层建筑中按表8-7进行最不利消防竖管的流量分配。

计算最不利消火栓出口处所需的水压。

确定最不利管路（计算管路）及计算最不利管路的沿程压力损失和局部压力损失，其方法与建筑内部给水系统水力计算方法相同。在流速不超过承压力损失的10%计算。

计算室内消火栓给水系统所需的总压力，即：

H=10Ho+Hxh+∑h        （8-7）

式中 H——室内消火栓给水系统所需总压力，KPa；

    Ho——最不利点消火栓与室外地坪的标高差，m；

 Hxh——最不利点消火栓出口处所需水压，kpa；

 ∑h——计算管路总压力损失，为沿程压力损失与局部压力损失之和，kpa。

如果市政给水管道的供水压力满足式（8-7）的条件，则可以选择无加压水泵的室内消火栓供水系统，否则应采用其供水方式。
