建筑消防工程施工中常见问题与处理

点击数：3534次    发布时间：2015年5月7日

      摘要：在消防施工过程中，因很多因素的影响，设计图纸中难免会有一些不足的地方，本文就消防施工过程中常见的问题及处理措施进行探讨。
　　关键词：高层建筑，排烟阀，联动控制电源，常见问题，处理
　　1引言
　　随着我国经济的飞速发展，高层建筑越来越多。高层建筑消防系统的质量由为重要，因此，消防工程成为建筑安装施工中的一个重要组成部分。在消防施工过程中，由于很多因素的影响，设计图纸中难免会存在一些不足之处，而这些不足之处则要求工程技术人员按照国家有关规范的要求和施工现场的实际情况进行处理，保证后续工作的进行。本文就消防工程施工过程中的一些问题中最常见的排烟阀控制方式和联动电源容量选择等两方面进行探讨，以供相关技术人员参考。
　　2排烟阀控制方式的问题与处理
　　防排烟是高层建筑消防系统中一个重要的组成部分，由于发生火灾时可燃物在燃烧初期产生大量有毒气体，直接危害到生命安全，因此《火灾自动报警系统设计规范》(GB50116-98)第6.3.9条规定：“火灾报警后，消防控制设备对防烟、排烟设施应有下列控制、显示功能：启动有关部位的防烟和排烟风机、排烟阀等，并接收其反馈信号”。对于排烟阀的电气控制方式，消防规范中没有具体的规定，通常情况下设计图纸采用“一对一”的方式进行控制。在某些情况下，如受报警主机回路模块数量限制或建设单位从节省投资的角度考虑，要求施工单位进行图纸优化设计时，排烟阀就可以采用“一对多”的方式进行控制。
　　2.1排烟阀动作电流值
　　市场上大多数型号的排烟阀，一般标明其动作额定电压为24VDC，额定电流为0.7A(极少数产品为0.5A)。设计人员如按照额定电流为0.7A进行设计，利用火灾报警主机本身提供的电流去控制排烟阀动作，往往出现不能开启情况，究其原因是因为电流强度不够。产生这种现象是由于排烟阀阀体动作机构本身的原因，如阀杆转动不灵活，阀杆生锈，接触不良等等，实际动作电流往往高于额定值，经测定大多数排烟阀的动作电流大约为1A。这种情况对电气设计和安装人员提出了新的要求，应该根据实际电流大小选择控制排烟阀动作的电源容量。

      2.2排烟阀电气控制方式
　　按照消防规范规定，对于排烟阀，既要能开启又要接收反馈信号。在智能火灾报警系统中，设计人员一般采用“一对一”方式进行控制。

      即一个控制模块(CM)接收报警主机信号控制排烟阀开启，一个信号模块(SM)接收排烟阀动作信号并返回主机，此方法应用较为普遍。由于火灾报警主机每个回路的容量有限，一般都有要求每回路中模块的数量不能超过回路总容量的一定比例，如碰到控制设备较多的大厦，有可能出现模块数量超过规定，此时要么增加报警回路并增加布线，要么采取其他办法解决，否则整个系统将会不工作。
　　举例来说，某大厦共有防排烟阀430个，需控制模块和信号模块共860个，其它模块235个(含警铃、水流指示器、信号阀、紧急广播、风机、水泵等控制设备)，合计1095个。报警系统模块最大容量为960，与实际相比少135个，按照原设计图纸施工后报警系统将无法正常运行。在工期紧张（进口设备的订货周期要二个月）且建设单位不同意增加投资的情况下，我们根据项目的特点，经过详细的分析，确定每层同一防火分区内的排烟阀采用“一对多”的方式进行控制。

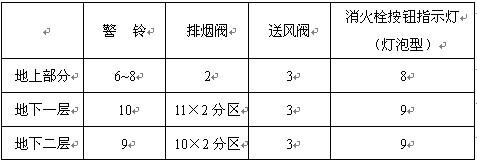

      按照消防规范的关于火灾时联动控制设备的要求，为确定消防联动控制电源的容量，我们需考虑三种情况：一是二层或二层以上层发生火警时所需电源容量；二是首层发生火警时所需电源容量；三是地下一层发生火警时所需电源容量。电流计算如下：
　　第一种情况：
　　I1=8×3×0.06+2×1+3×3×1＋8×*0.025=12.64A
　　第二种情况：
　　I2=(8+8+10+9)×0.06+2×1+3×3×1＋8×*0.025=13.30A
　　第三种情况：
　　I3=(8+10+9)×0.06+11×1+3×3×1＋9×*0.025=21.85A
　　由于存在线路损耗和控制风机、水泵等设备动作的继电器所需的电流，第一、二种情况可选择容量为15A的联动控制电源，第三种情况可选择容量为25A的联动控制电源。考虑到火灾多发的可能性，针对本大厦情况，我们选用了三台联动控制电源，具体布置为：地下室一台30A，1~15层一台20A，16~29层一台20A。这样做的好处是力求负荷均匀，满足2~3处同时报警时所需电源要求。
　　4结束语
　　在消防工程施工过程中，经常会遇到设计图纸不够完善的现象，这就要求消防工程施工单位的技术人员必须从技术先进、经济合理的角度出发，对存在的问题进行相应的处理，一方面保证工程的顺利进行，另一方面保障竣工后消防系统的正常运行。
